Çalpara çekvalfler

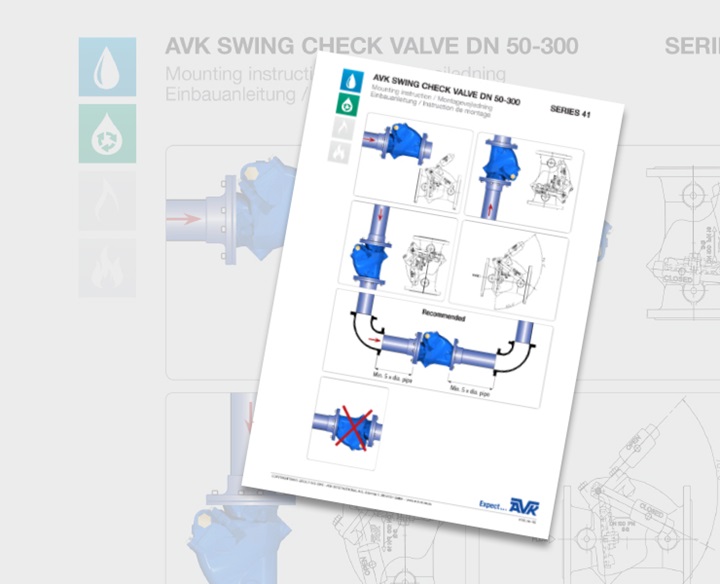

AVK, DN 50-600 aralığında kol ve ağırlık, kol ve yay veya kapalı burçlu çalpara çekvalfler sunmaktadır. AVK çekvalfler kolay bakım özelliği sunar ve hem yatay hem de dikey pozisyonlarda monte edilebilir.

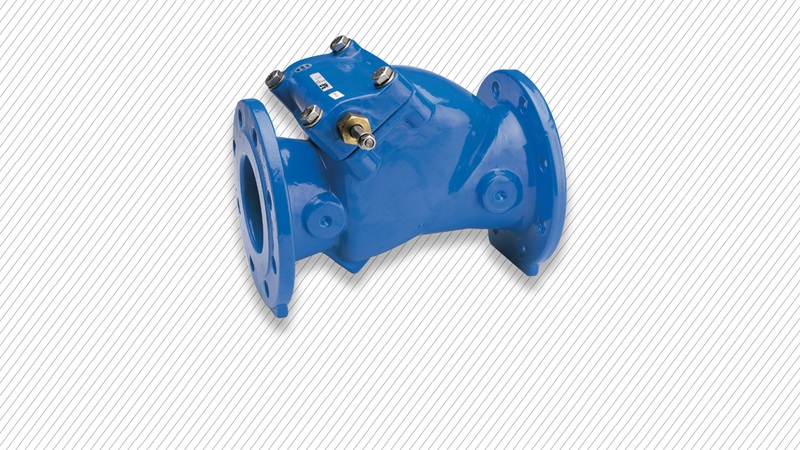

Çalpara çekvalf nedir?
Bir çalpara çekvalf bir menteşe ve şaft üzerinde sallanan bir diskten oluşur. Disk, ileri akış sağlamak için sallanır ve akış durdurulduğunda, disk geri akışı engellemek için sit yüzeyine geri oturur. Diskin ağırlığı ve dönüş akışı vananın kapatma karakteristikleri üzerinde bir etkiye sahiptir.

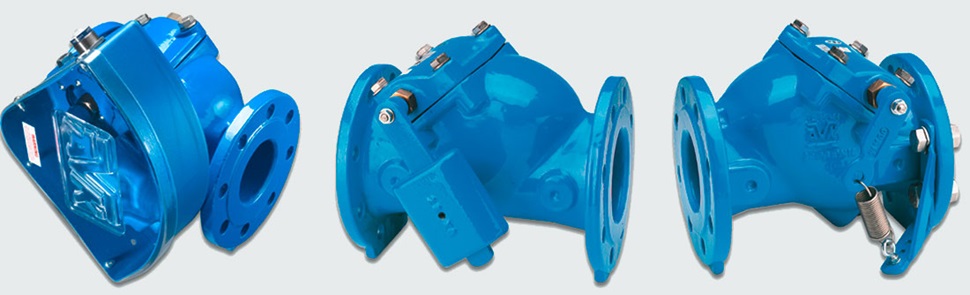

Çalpara çekvalfler - Kol ve ağırlık veya kol ve yay ile

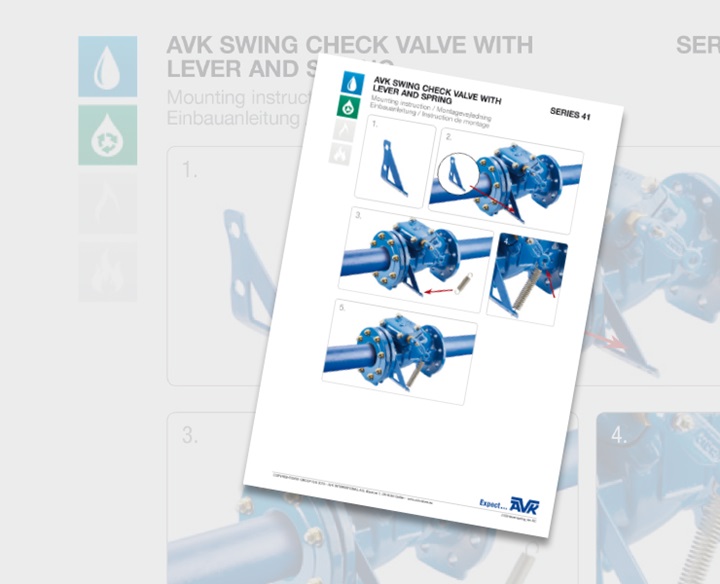

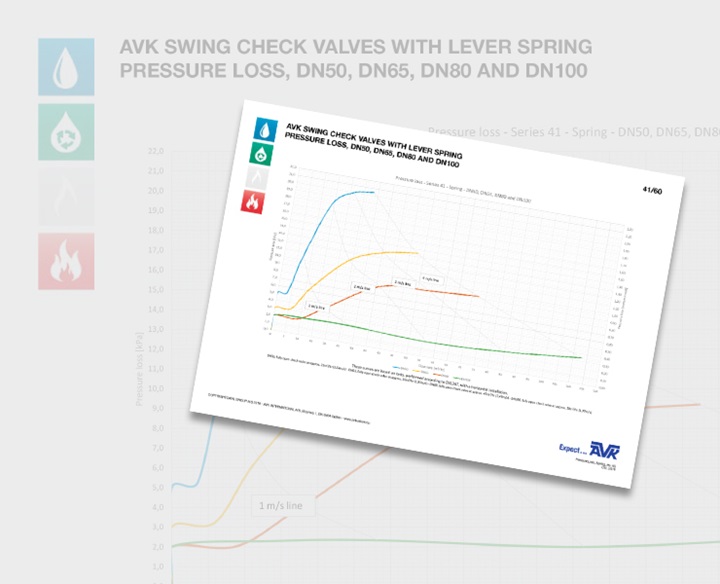

Optimum performans elde etmek için genellikle bir kol ve ağırlık veya bir kol ve yay ile kullanılır. Kol ve ağırlıklı çalpara çekvalfler standart hızlarda su darbesi riski taşıyan tesisatlar için uygundur. Kollu ve yaylı çalpara çekvalfler yüksek basınç, yetersiz geri basınç ve yüksek akış hızları için uygundur.
Bir çalpara çekvalfi kurarken dikkat edilmesi gereken önemli bir husus, diskin belirli aralıklarla temizlenmesi gerekmesi dolayısıyla tamamen bakım gerektirmeyen tipte olmamasıdır. Kolun tercih edilme sebeplerinden birisi de görsel kontrol imkanı sunmasıdır. Bu nedenle çalpara çekvalfler genellikle personelin mevcut olduğu yerlere döşenir.
AVK çalpara çekvalflerin faydaları

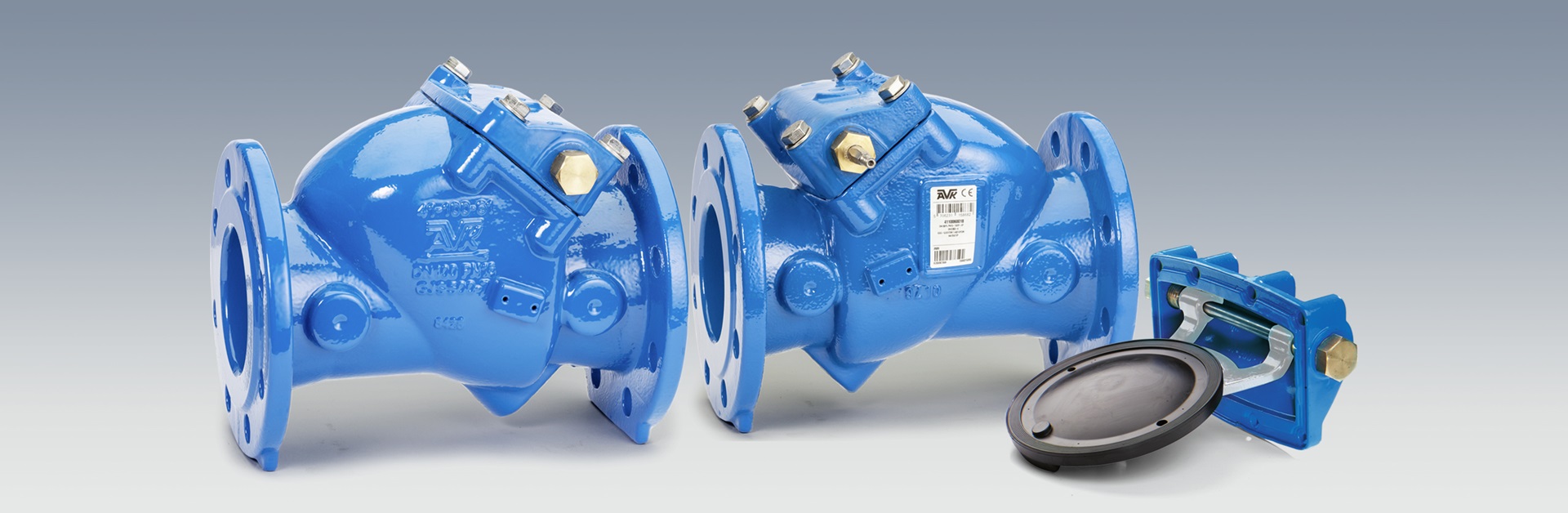

AVK çalpara çekvalfleri bakım için kolay erişime odaklanılarak tasarlanmıştır. Sadece birkaç cıvata sökülerek menteşe ve disk dahil olmak üzere tüm kapak tertibatı gövdeden çıkarılabilir ve bakım yapılabilir.
Benzersiz disk tasarımı
EPDM kauçuk kaplı çelik çekirdekli disk hafif olduğu için açma ve kapama için mimimum kuvvet gerektirir. Disk plastik bir yatağa monte edilmiştir, bu sayede yuvada küçük kirler olması durumunda hafifçe yatay ve dikey hareket ederek tam sızdırmazlığı sağlar. Sit, düşük geri basınçta bile sızdırmazlık sağlayan 20° açıyla yerleştirilmiştir. Menteşe asit geçirmez paslanmaz çelikten yapılmış olup yerinden oynamayı engellemek ve böylece dayanıklılık sağlamak için cıvata ile mil etrafına sıkılmıştır. Sınırlı alanın mevcut olduğu durumlarda, menteşe ters konuma yerleştirilebilir.
Su koçu darbesini engeller

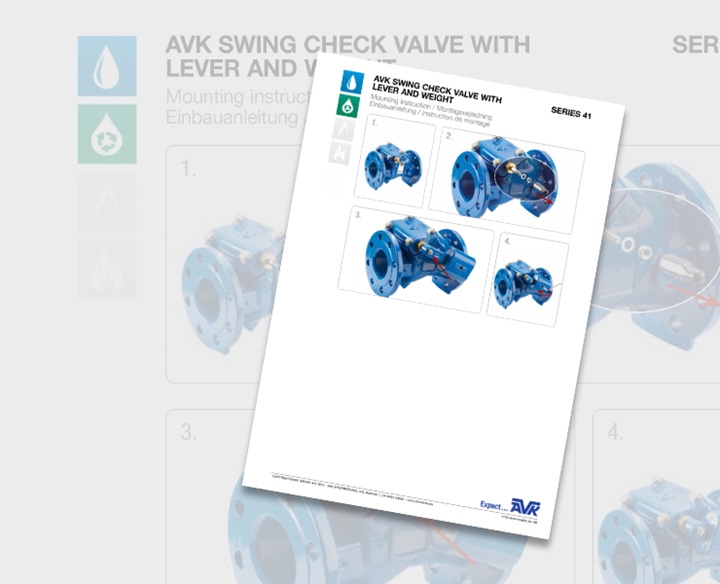

Kol ve ağırlıkla monte edildiğinde, küçük çaplardaki çekvalfleri, kolu manuel olarak hareket ettirerek çalıştırmak mümkündür.

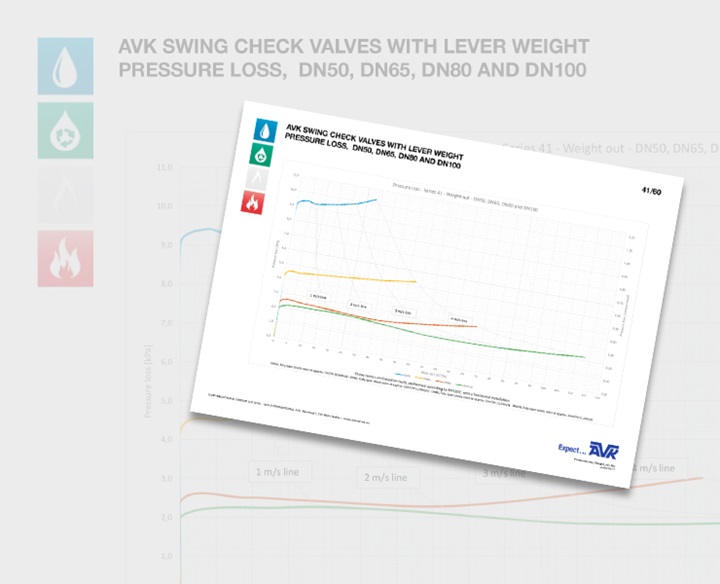

Ağırlık kol üzerinde hareket ettirilerek, yumuşak bir kapanış için veya optimum bir kapatma hızı elde ederek su koçu darbesini önlemek için ayarlanabilir.

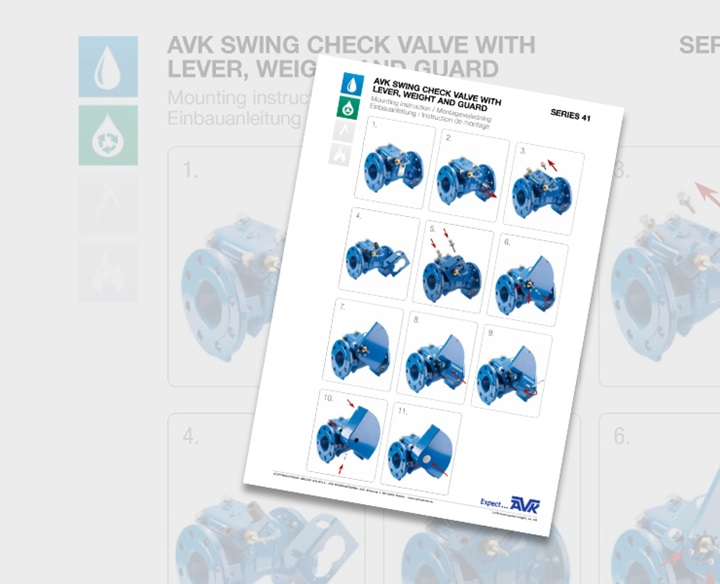

Yaralanma riskini ortadan kaldırmak için kol ve ağırlığı kaplayan bir koruma kapağı ekstra bir güvenlik olarak kullanılabilir.
Koruma kapağının üzerine uzaktan izleme için limit switch monte edilebilmektedir.
AVK çalpara çekvalfler DN 50-300mm arasında elastomer yataklı ve DN 350-600mm çaplarda metal yataklı olarak mevcuttur.
AVK çalpara çekvalfin ana özellikleri
- Kapak/disk tasarımı bakıma kolay erişim sağlar
- Çelik çekirdekli disk, EPDM kauçuk (DN 300'e kadar) ile tamamen vulkanize edilmiştir ve optimum sızdırmazlık sağlar
- Diskteki özel profilli conta sızdırmazlığı sağlar
- Hafif disk, vanayı açmak ve kapatmak için minimum kuvvet gerektirir
- Disk, tam sızdırmazlığı sağlamak için hem yatay hem de dikey olarak hafifçe hareket edebilmektedir
- Menteşe, oynamayı ortadan kaldırmak ve böylece dayanıklılığı artırmak için cıvatalarla mile sabitlenmiştir

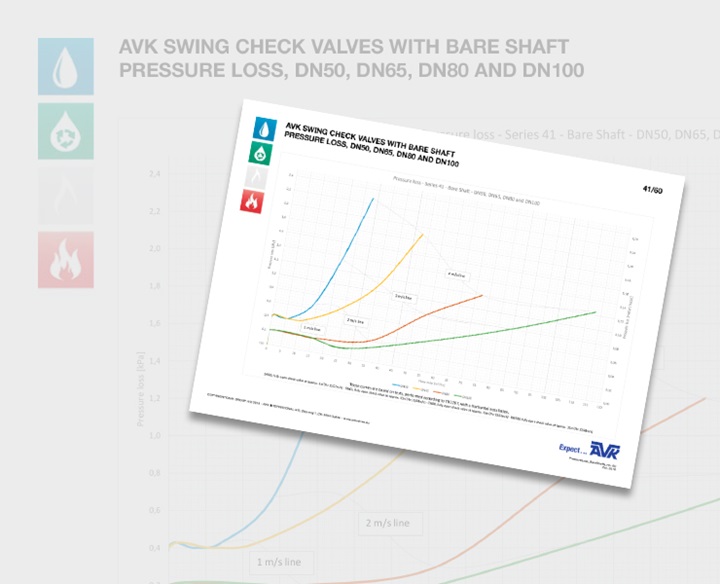

- Tam geçiş alanı düşük kayıp yaratır
- DIN 3476 bölüm 1 ve EN 14901 uyumlu epoksi kaplamalı sfero dökme demir gövde
